Valvola di regolazione del ricircolo automatico THERM, da 30 °C a 50 °C, con filettatura interna

Figura 142 00

  • valvola di controllo automatica per il bilanciamento idraulico di tubazioni di distribuzione montanti e al piano
  • per il bilanciamento idraulico autoregolante termico, con conversione automatica del campo di regolazione per la disinfezione termica
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • unità di chiusura con alloggiamento di termometro e sensore

Scheda tecnica del prodotto in formato PDF

Visualizza i dati di pianificazione su pdod.de

Download
Figura 142 00
Figura 142 00
Figura 142 00
Figura 142 00
Figura 142 00

caratteristiche del prodotto

  • valvola di controllo automatica per il bilanciamento idraulico di tubazioni di distribuzione montanti e al piano
  • per il bilanciamento idraulico autoregolante termico, con conversione automatica del campo di regolazione per la disinfezione termica
  • parti metalliche bagnate in bronzo rosso non soggetto a dezincificazione e resistente alla corrosione, resistenti all’acqua aggressiva
  • unità di chiusura con alloggiamento di termometro e sensore
  • guarnizione della sede in PTFE
  • unità di regolazione termostatica
  • filettatura interna
  • con tappo di scarico
  • senza spazi morti
  • con funzione di chiusura, regolazione e preimpostazione
  • nessuna approvazione DVGW, poiché divergente da scheda DVGW W 551

norme e certificazioni

  • parti in plastica con approvazione KTW e W 270
  • secondo criteri di valutazione UBA
  • ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Dati tecnici

  • campo di regolazione 30 °C - 50 °C
  • Livello di pressione PN 16
  • temperatura d’esercizio max. 90 °C

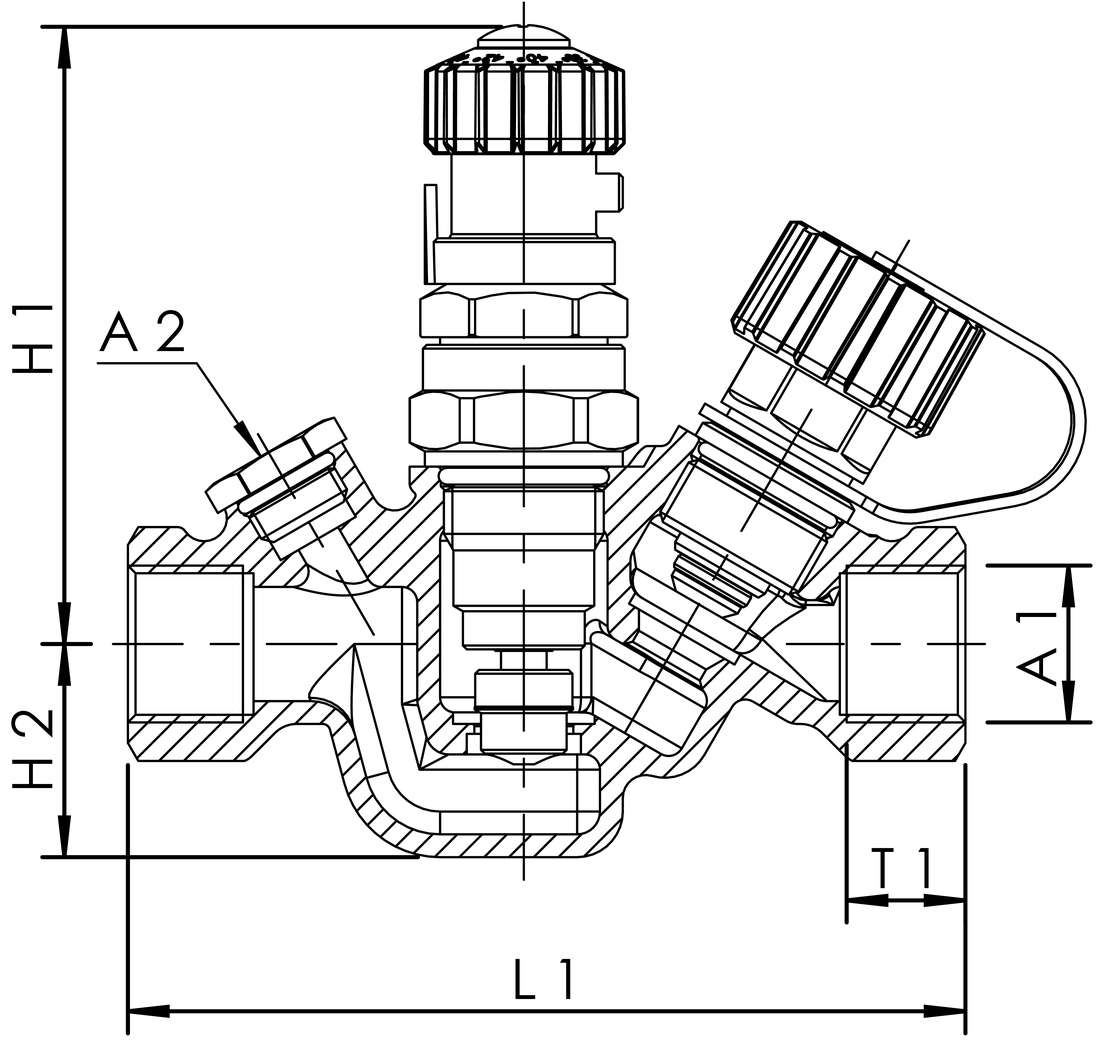

Figura 142 00
N. d’ordine DN A1 A2 H1
(mm) 		H2
(mm) 		L1
(mm) 		T1
(mm) 		kvs kg
1420001500 15 Rp 1/2 G 1/4 85 28 110 15 1,43 0,70
1420002000 20 Rp 3/4 G 1/4 85 33 123 16,3 1,90 0,92
1420002500 25 Rp 1 G 1/4 96 34 136 19,1 2,93 1,24
