NIRO valvola di intercettazione a flusso libero, senza scarico, MAPRESS, Figura 073 00 CH

NIRO valvola di intercettazione a flusso libero, senza scarico, MAPRESS

Figura 073 00 CH

parti metalliche bagnate in acciaio inox
guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante, sostituibile sotto pressione
guarnizione della sede in EPDM

Navigazione delle pagine

parti metalliche bagnate in acciaio inox
guarnizione asta esente da manutenzione con guarnizione a labbro in EPDM autolubrificante, sostituibile sotto pressione
guarnizione della sede in EPDM
corpo conico orientabile, protetto contro i colpi d'ariete
raccordo a pressare acciaio inox Geberit MAPRESS
senza scarico (scarico non installabile a posteriori)
filettatura asta fuori dal liquido
sede della valvola non soggetta a usura in acciaio inox
con volantino nero
senza spazi morti
con indicazione della posizione aperta
incl. piastra colorata rossa e verde

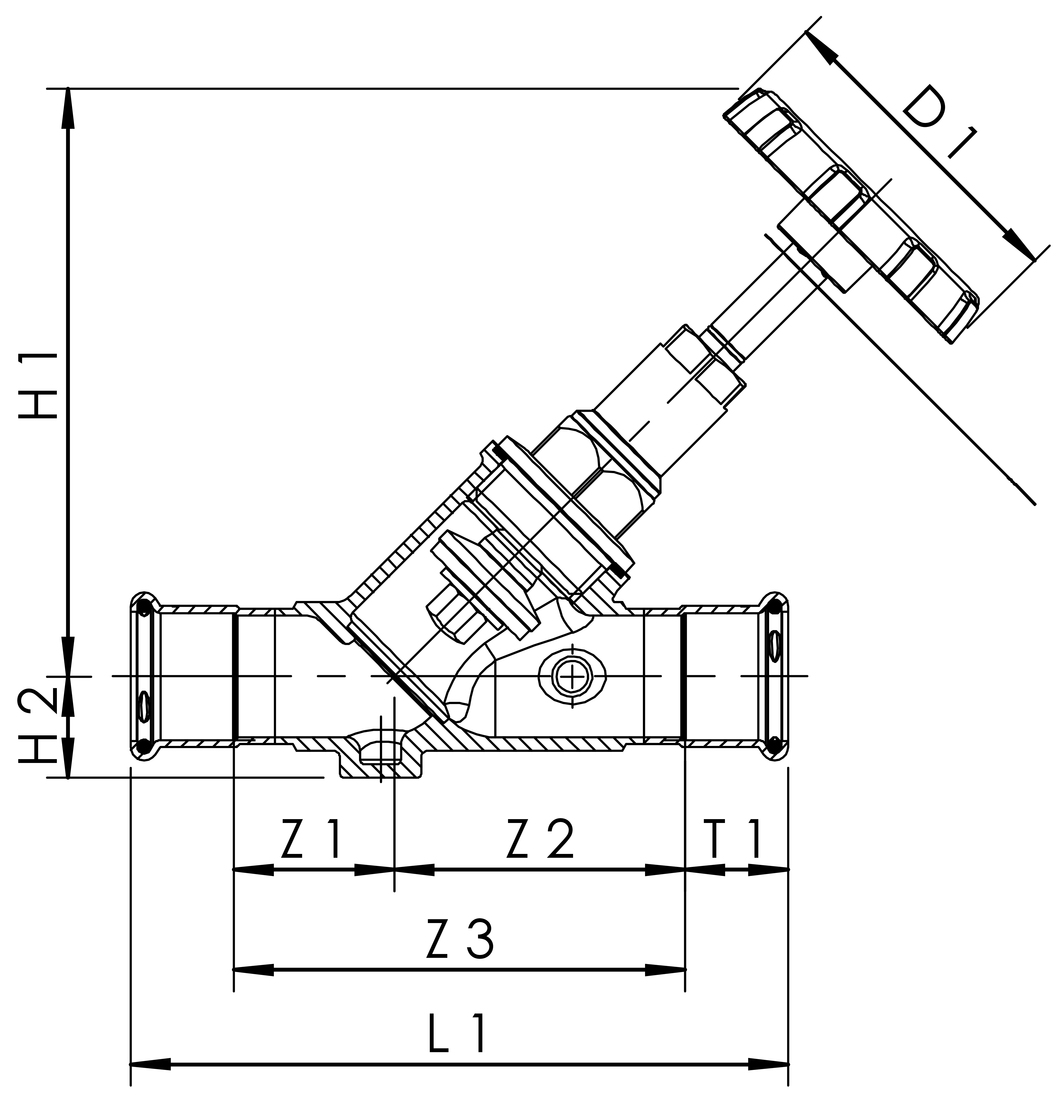

N. d’ordine	DN	A1 (mm)	D1 (mm)	H1 (mm)	H2 (mm)	L1 (mm)	T1 (mm)	Z1 (mm)	Z2 (mm)	Z3 (mm)	Zeta	kvs	kg
07300015CH	15	15	60	100	17,5	112	20	22	50	72	2,3	5,9	0,47
07300020CH	20	22	60	100	19	125	21	26	57	83	1,6	12,5	0,64
07300025CH	25	28	70	128	22,5	146	23	35,5	64,5	100	1,4	21,3	0,88
07300032CH	32	35	70	145	24	167	26	34	81	115	1,1	38,7	1,40
07300040CH	40	42	70	153	28	189	30	36	92	128	1,8	47,2	1,83
07300050CH	50	54	90	195	33	222	35	41	111	152	1,4	84,8	2,67

N. d’ordine	DN	Modello CAD	Curva caratteristica
07300015CH	15	Visualizza i dati in 3D	Visualizza la curva caratteristica
07300020CH	20	Visualizza i dati in 3D	Visualizza la curva caratteristica
07300025CH	25	Visualizza i dati in 3D	Visualizza la curva caratteristica
07300032CH	32	Visualizza i dati in 3D	Visualizza la curva caratteristica
07300040CH	40	Visualizza i dati in 3D	Visualizza la curva caratteristica
07300050CH	50	Visualizza i dati in 3D	Visualizza la curva caratteristica
