Varmtvandscirkulation

Sikring af hygiejnisk sikkerhed og komfort i varmt drikkevand på en energieffektiv måde!

Energieffektivitet og sikkerhed i varmtvandscirkulationssystemer

Et cirkulationssystem er altid nødvendigt, hvis rørledningsindholdet overstiger 3 liter i mindst én af flowbanerne i et varmtvandsanlæg. Cirkulationsflowmængden skal kunne transportere den varmemængde, der går "tabt" via rørledningssystemets overflade. I den forbindelse må temperaturen ikke falde under 50 °C i nogen del af det varme drikkevandssystem (PWH og PWH-C). I systemer med flere cirkulationskredse er hydraulisk udligning nødvendig. Til dette formål kan der anvendes statiske eller automatiske cirkulationsreguleringsventiler.

Hvorfor er det nødvendigt at opretholde en temperatur over 55 °C på det varme brugsvand?

Temperaturen på det varme cirkulerende drikkevand skal holdes på ≥55 °C overalt i systemet. Vandindholdet i et varmtvandsanlæg, der ikke kan holdes ved den foreskrevne temperatur, skal reduceres til et minimum for at undgå vækst af Legionella.

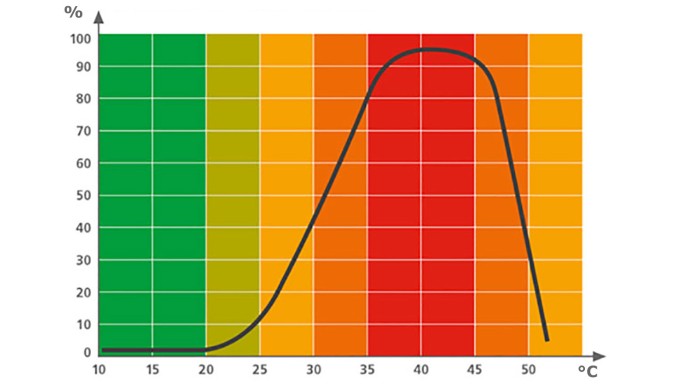

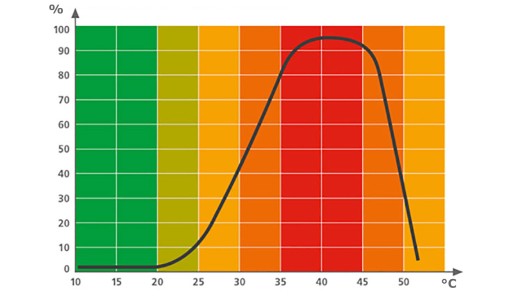

Væksthastighed for Legionella pneumophila
Varmtvandscirkulation: Grafik over Legionellavækst

Kilde: M. Exner, Hygiene in Trinkwasser-Installationen – Erfahrung aus Deutschland, Legionellen Fachgespräch UBA/BfR den 20.10.2009, Berlin

Valg af de rigtige armaturer og systemer til varmtvandscirkulation

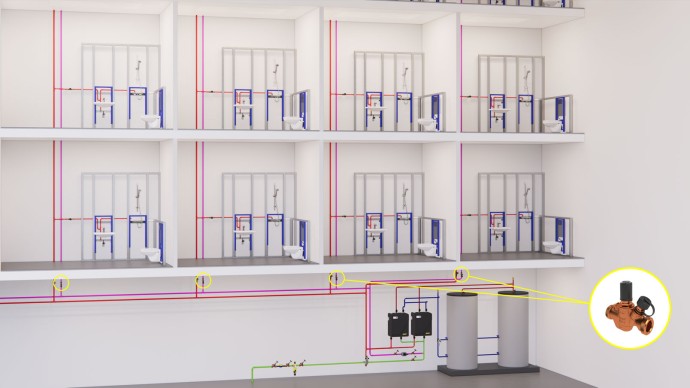

Varmtvandsinstallation med cirkulation i stigrør samt fordelerrør med MULTI-THERM
Varmtvandscirkulation: Varmtvandsrørnet med cirkulation i stig- og fordelerrør

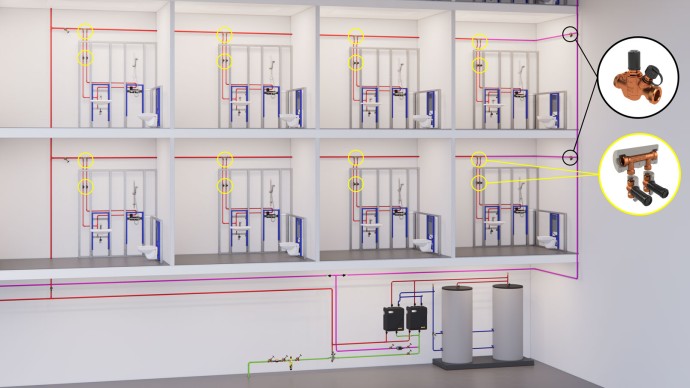

Varmtvandsinstallation med cirkulation frem til hvert aftapningssted med ETA-THERM / MULTI-FIX-PLUS
Varmtvandscirkulation: Varmtvandsrørnet med cirkulation frem til hvert aftapningssted

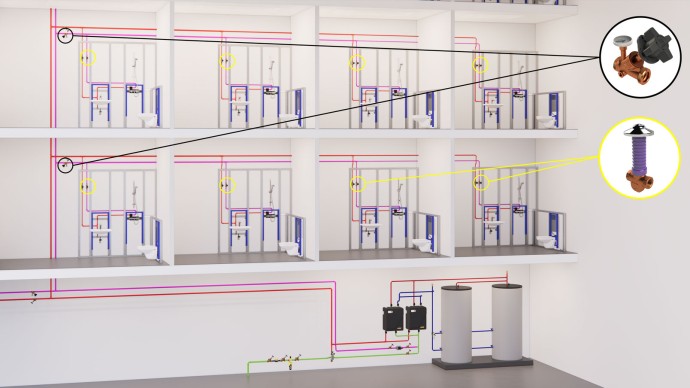

Varmtvandsinstallation med cirkulation frem til hvert aftapningssted med flowseparator / MULTI-THERM
Varmtvandscirkulation: Varmtvandsrørnet med cirkulation frem til hvert aftapningssted med flowseparator

Produkter til cirkulationsregulering

Se mere om reguleringsventiler

Se mere om KHS flowseparatorer

Termisk adskillelse

I systemer med cirkulation frem til aftapningsstedet er det særlig vigtigt med en termisk adskillelse i vådrummene, da der ellers ville opstå en uønsket varmeoverførsel fra det varme vand til blandingsarmaturerne og det tilsluttede kolde vand.

Optimeringspotentiale for termisk adskillelse i et vådrum

I en vådrumscirkulation har rørledningsføringen, ud over den udførte isolering, en betydelig indflydelse på de indvirkende varmebelastninger og dermed på opretholdelsen af drikkevandskvaliteten i det kolde drikkevand (PWC). Via nogle enkle optimeringsmuligheder, der kan integreres allerede under planlægningen, er det muligt at reducere varmeoverførslen fra varmt drikkevand (PWH) til koldt drikkevand (PWC) markant. På de følgende forvægsfigurer vises typiske fejlkilder med de tilhørende forbedringsmuligheder og en optimeret ledningsføring med termisk adskilt armaturtilslutning.

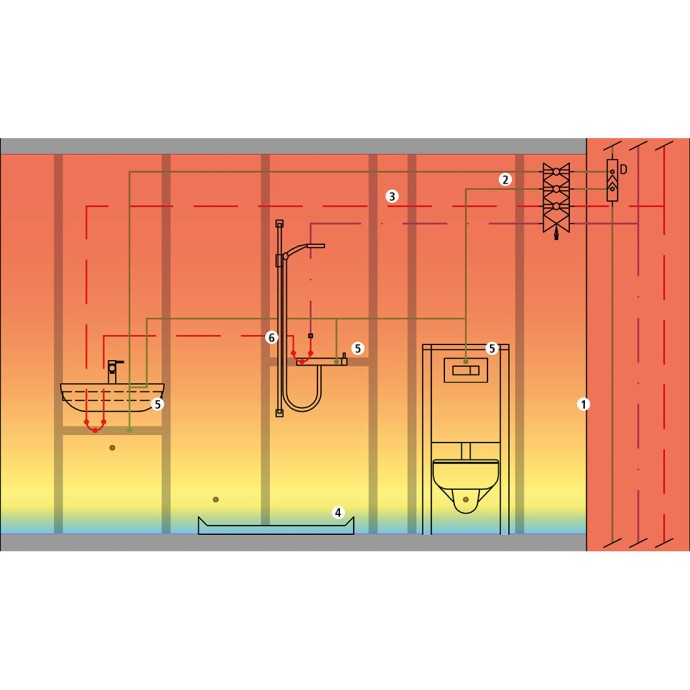

Varmtvandscirkulation: Høj forvæg med typiske fejlkilder til øgede varmebelastninger

Typiske fejlkilder i en høj forvæg

  1. Skakten er ikke termisk afkoblet fra vådrummet.
  2. Det kolde drikkevand (PWC) skal altid føres under de varmebærende medier.
  3. Ledningsføringen til koldt drikkevand (PWC) skal adskilles fra de varmebærende medier.
  4. Ledningsføringen til de varmebærende medier skal føres gennem det øvre område af forvæggen og det kolde drikkevand i det nedre område af forvæggen. (Udnyt luftlagsopdelingen, skab en kølig zone i det nedre område af forvæggen).
  5. Tilslutningen af den kolde drikkevands (PWC) ringinstallation til indretningselementerne skal ske nedefra ved hjælp af sløjfekoblede vægbeslag (reduktion af ikke-stikledninger i det kolde vand).
  6. Temperaturoverførslerne ved blandingsarmaturet, som er forbundet med dobbelte vægbeslag, har en permanent negativ effekt fra det varme drikkevand via armaturet til det kolde drikkevand. (Temperatur markant >25 °C i PWC-vægbeslaget)

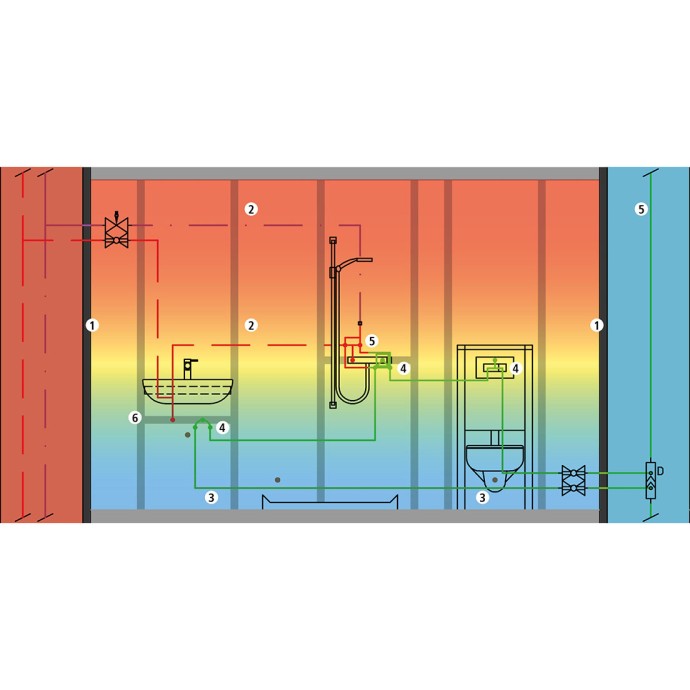

Varmtvandscirkulation: Høj forvæg med vertikal tilslutning

Optimeret installation i en høj forvæg

  1. Den varmeførende skakt og den kuldeførende skakt er termisk koblet fra vådrummet.
  2. Ledningsføringen til de varmebærende medier er ført gennem det midterste og øvre område af den høje forvæg (danner en varm zone i det øvre område af forvæggen).
  3. Ledningsføringen til det kolde drikkevand (PWC) er ført i det nedre område inden for vådrummet (danner en kølig zone i det nedre område af forvæggen).
  4. Tilslutningen af ringinstallationen til PWC blev udført nedefra til indretningselementerne ved hjælp af sløjfekoblede vægbeslag og ThermoTrenner.
  5. Takket være anvendelsen af ThermoTrenner opstår der ingen temperaturoverførsler via blandingsarmaturet fra det varme til det kolde drikkevand. (Temperatur <25 °C i PWH-vægbeslaget)
  6. PWH-tilslutningen til håndvasken blev forbundet ovenfra og med en kort stikledning. Med denne installationstype dannes der en termovandlås.

Undgåelse af varmeoverførsler i blandingsarmaturer

Takket være den termiske adskillelse kan varmeoverførslerne til aftapningsarmaturerne reduceres markant. Forskellen mellem tilslutning med et standard dobbeltvægbeslag og en komponent til termisk adskillelse er klart synlig på en termografisk optagelse.

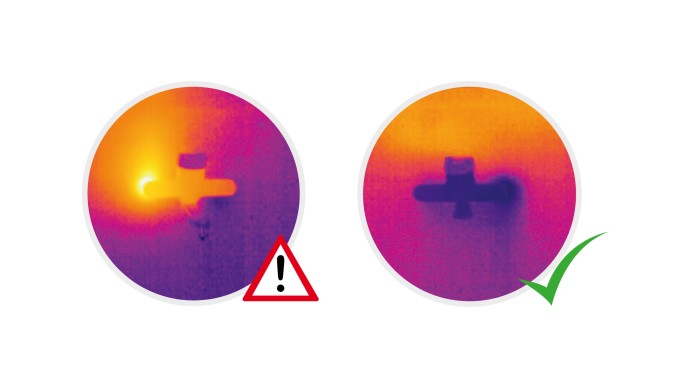

Varmtvandscirkulation: Dobbeltvægbeslag kontra termisk adskillelse

Til venstre: Blandingsbatteri tilsluttet via termisk separator.

(temperatur < 25° C)

Til højre: Blandingsbatteri tilsluttet via dobbelte vægskiver.

(temperatur > 60° C)
